Alles draait om akoestiek !

Fibrolith kombiplaat RESOL

Kombiplaat met RESOL, hoogste isolatiewaarde bij geringe dikte

  • Hoogste isolatiewaarde
  • Geringe dikte
  • Hogere brandveiligheid
Vraag advies

Omschrijving

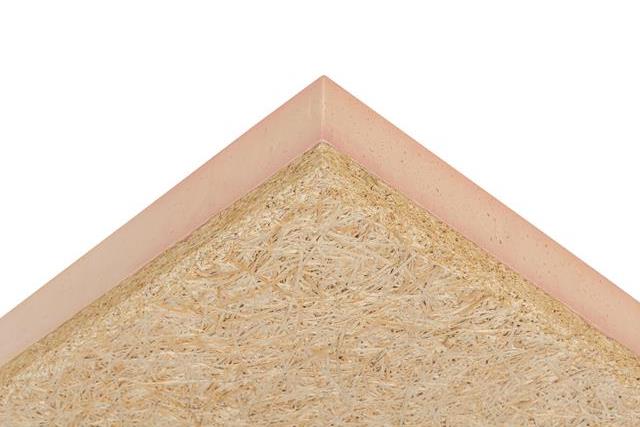

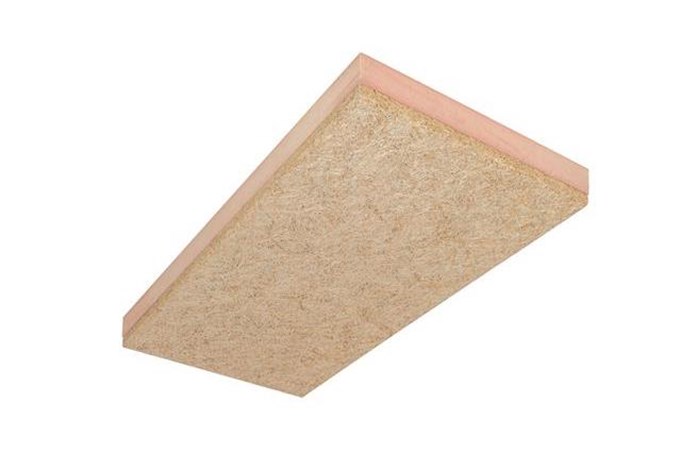

De Fibrolith© kombiplaat met RESOL is opgebouwd uit een akoestische houtwolcementplaat met een volledig verlijmde RESOL isolatie. RESOL isolatie is brandveiliger en beter isolerend in vergelijking met EPS of PIR isolatie.

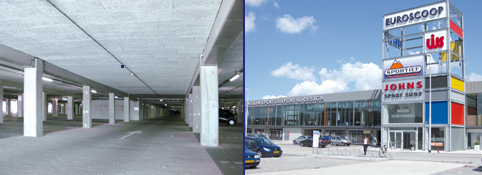

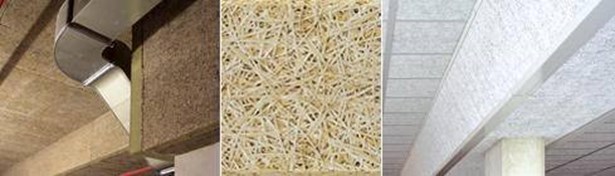

Zeer geschikt voor toepassing in:

  • parkeergarages
  • sporthallen en zwembaden
  • verkeersruimten
  • onderzijde balkons
  • trappenhuizen
  • industriehallen
  • kantoren en scholen
  • concertzalen en disco's

De plaat kan geleverd worden in diverse kleuren en is daarmee geschikt voor toepassing in ruimtes waar hoge eisen worden gesteld aan de esthetische waarde, zoals woon- en kantoor-ruimte.

Leverbare uitvoeringen:

  • vezelbreedte 1mm (superfijn)
  • vezelbreedte 2mm (fijn)
  • naturel kleur (onbehandeld)
  • wit gespoten
  • RAL kleur gespoten
  • met facet rondom

Een goede akoestische isolatie is van cruciaal belang om iedere vorm van geluidsoverlast te beperken met als resultaat: een rustige leef- en werkomgeving! De akoestische kombiplaat garandeert een hoogwaardige akoestische én thermische isolatie.

Vezelstructuur en kleuren
Fibrolith fijn   Fibrolith superfijn     Fibrolith superfijn zwart

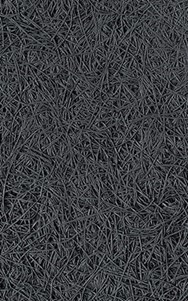

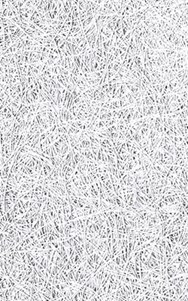

Fijn (2mm vezel)   Superfijn (1mm vezel)   Superfijn wit   Superfijn zwart

Eigenschappen

Isolatiewaarde Kombiplaat RESOL

RESOL isolatie

Houtwolcement 15 mm

Houtwolcement 25 mm [[ISSOICON]]
dikte mm

Rd (m2K/W)

Gewicht kg/m2

Rd  (m2K/W) Gewicht kg/m2
50 2.55 10.5 2.65 15
60 3.02 10.7 3.12 15.2
70 3.5 10.9 3.6 15.4
80 3.98 11.1 4.08 15.6
90 4.45 11.3 4.55 15.8
100 4.93 11.5 5.03 16
110 5.4 11.6 5.5 16.2
120 5.88 12 5.98 16.4
Rc-waarde: warmteweerstand van de totale constructie (inclusief luchtlagen) waarin dit produkt is toegepast uitgedrukt in m2.K/W. Let op: Rc-waarden kunnen veranderen bij geschroefde bevestiging. Zie ook onder downloads onze door ISSO gecontroleerde kwaliteitsverklaring voor Kombiplaat EPS.



Toepassing

binnentoepassing, als buitentoepassing alleen onder plafond, afdak e.d.


Opbouw

15mm of 25mm Fibrolith akoestische houtwolcementplaat met PEFC (DIN EN13168)

Kooltherm RESOL hardschuim aan twee zijden voorzien van glasvliescachering

Brandklasse houtwolcement Fibrolith: B1, moeilijk brandbaar (DIN 4102)
Kwaliteit houtwolcement WW WIdk / WW DI dk
Gewicht 10,5 - 17,5 kg/m2 afhankelijk van samenstelling
Maatwerk met facet rondom, eind- en sluitplaten
Eigenschappen Fibrolith houtwolcement
  • houtvezelplaat cement gebonden
  • geen negatieve eigenschappen voor leefklimaat
  • goede geluidsabsorptie
  • hoge dampdoorlaatbaarheid
  • brandwerendheid F30 tot F180 afhankelijk van de toegepaste onderconstructie







De nagalmtijd van Fibrolith houtwolcement (geluidsabsorptieëfficient) van kale (= niet gestucte), in het zicht verwerkte Fibrolith Kustik houtwolcement- en kombi-platen, wordt bepaald door:

  • de verzelstructuur (fijn of superfijn)
  • de aanwezigheid van een luchtlaag in de onderconstructie
  • de dikte van een laag minerale wol

In dichte gebouwen daalt het geluidsniveau tot 10 dB, wordt de akoestiek in de ruimte verbeterd en worden de nagalmtijden geoptimaliseerd.

Geluidsabsorptiecoëfficient

Luchtruimte tot onderlaag Plaatdikte 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz
geen 25 mm 0.08 0.11 0.18 0.50 0.8 0.72
geen 35 mm 0.13 0.15 0.25 0.65 0.74 0.9
geen 50 mm 0.17 0.22 0.42 0.78 0.65 0.95
Met luchtruimte:
> 24 mm 25 mm 0.12 0.11 0.48 0.72 0.51 0.82
> 35 mm 35 mm 0.1 0.25 0.67 0.55 0.56 0.86
> 50 mm 50 mm 0.13 0.39 0.82 0.53 0.89 0.9
Met luchtruimte én minerale wol:
> 40 mm (minerale wol min. 40 mm) 25 mm 0.25 0.67 1.08 0.86 0.81 1.04
> 50 mm (minerale wol min. 40 mm) 35 mm 0.4 0.78 0.98 0.93 0.84 1
> 50 mm (minerale wol min. 40 mm) 50 mm 0.45 0.89 1.02 0.86 1.01 1

Afmetingen

Afmetingen Kombiplaat RESOL

Dikte Houtwolcement mm Werkende afmeting kombiplaat opmerking
15 600 x 1200 standaard
25 600 x 1200 op aanvraag

Afbeeldingen

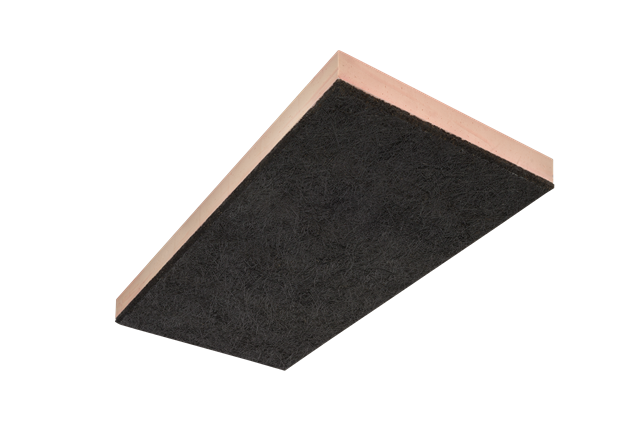

Kombiplaat Resol zwart

Kombiplaat Resol zwart

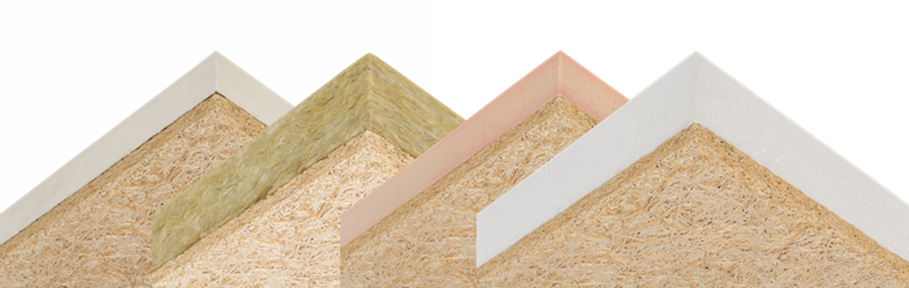

Oók leverbaar met PIR, Steenwol of RESOL isolatie

















Bevestigingsmiddelen

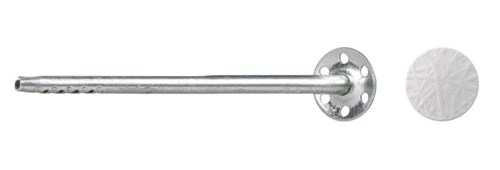

Metaalpluggen (ook wel dubels genoemd)

Diameter boorgat: 8mm  -  Minimale diepte boorgat: 45 mm

Voordeel: hóógste brandveiligheid













Kappen voor metaalpluggen zijn in verschillende kleuren leverbaar.

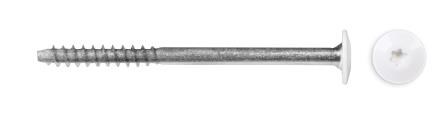

Akoestiek schroef

Uitsluitend voor montage op houtachtige achtergrond.

Akoestiekschroeven zijn in verschillende kleuren leverbaar.

Betonschroeven

Diameter boorgat: 6mm  -  Minimale diepte boorgat: 25 mm

Voordelen: - demontabel én minder boren = minder kans op leidingschade

Betonschroeven zijn in verschillende kleuren leverbaar.
